Stell dir vor, du zahlst jeden Monat mehr für deine Heizung, als eigentlich nötig wäre. Der Grund liegt oft nicht an der alten Kesselanlage oder einem zu hohen Thermostat, sondern unsichtbar in deinen Wänden. Es sind die sogenannten Wärmebrücken. Diese kalten Stellen an der Außenhaut deines Hauses sind nicht nur teure Energiefresser, sie sind auch die Hauptursache für hartnäckigen Schimmel und feuchte Flecken. Die gute Nachricht? Du musst nicht raten, wo das Problem sitzt. Mit einer Infrarotkamera, also der Thermografie, kannst du genau sehen, wohin deine Wärme verschwindet. Hier erfährst du, wie diese Technik funktioniert, wann der richtige Zeitpunkt für eine Aufnahme ist und was du konkret gegen die kalten Ecken tun kannst.
Was passiert bei einer Wärmebrücke wirklich?
Eine Wärmebrücke ist ein Bauteil oder eine Stelle in der Gebäudehülle, durch die deutlich mehr Wärme nach außen entweicht als durch die umgebende Fläche. Das passiert meist dort, wo verschiedene Materialien aufeinandertreffen - zum Beispiel wo Beton an Mauerwerk stößt, an Fensterstürzen oder in den Ecken von Altbauten ohne Außendämmung. Physikalisch gesehen leiten diese Materialien Wärme schneller ab als gedämmtes Mauerwerk.
Warum ist das gefährlich? Weil warme Raumluft Feuchtigkeit trägt. Wenn diese Luft an einer kalten Oberfläche (der Wärmebrücke) kondensiert, entsteht Tauwasser. Ist die Wand dauerhaft feucht, siedeln sich schnell Sporen an, die wir als schwarzen Schimmel kennen. Eine Thermografie macht dieses Phänomen sichtbar, indem sie Temperaturunterschiede in Farben übersetzt. Rot bedeutet hohe Oberflächentemperatur (gut gedämmt), Blau oder Schwarz zeigt kalte Bereiche (hoher Wärmeverlust). So erkennst du sofort, ob hinter der Tapete ein energetisches Loch klafft.
Wie funktioniert die Technik hinter dem Wärmebild?

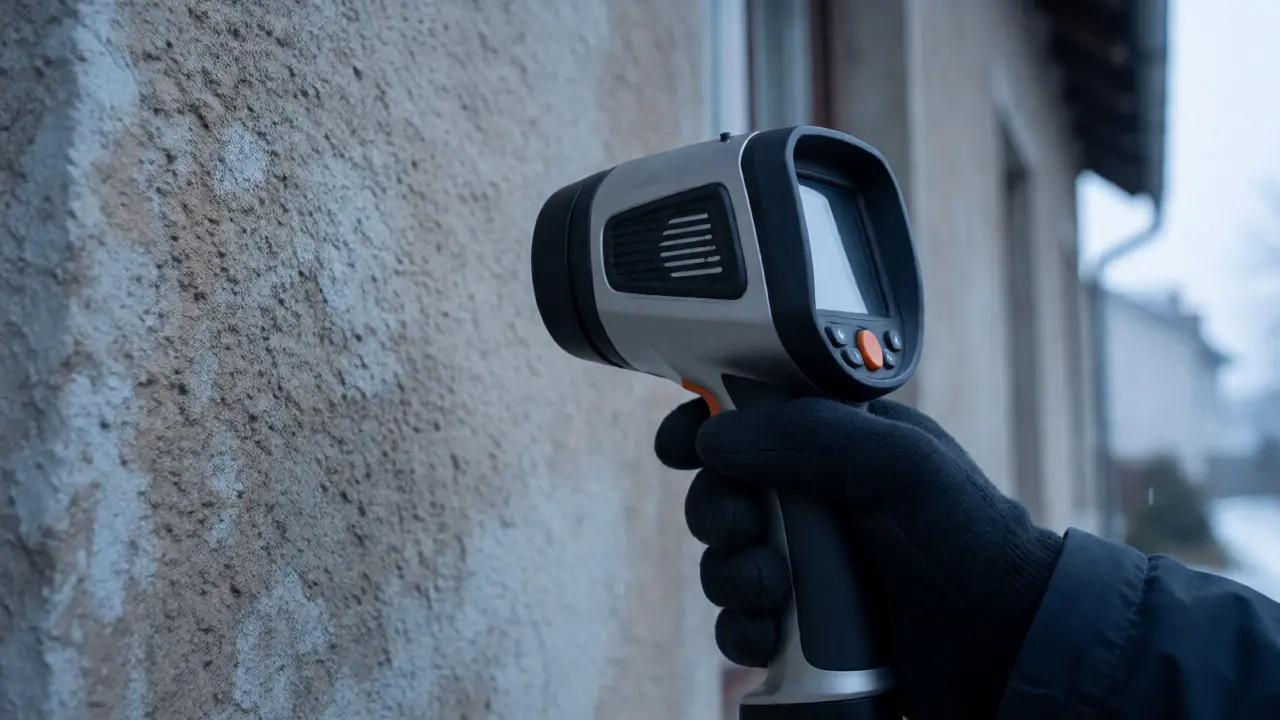

Jeder Körper mit einer Temperatur über dem absoluten Nullpunkt strahlt Infrarotenergie ab. Unsere Augen können das nicht sehen, aber moderne Wärmebildkameras schon. Sie wandeln diese Strahlung in elektrische Signale um und erzeugen ein Bild, das wir als Thermogramm bezeichnen. Dabei gibt es zwei gängige Detektortypen:
- Mikrobolometer sind die Standardlösung in vielen professionellen Kameras. Sie messen Widerstandsänderungen durch Erwärmung. Sie sind robust, benötigen keine Kühlung und liefern zuverlässige Ergebnisse für den Hausgebrauch.
- Quantendetektoren sind extrem empfindlich, brauchen aber oft Kühlung und sind deutlich teurer. Für die meisten Wohnhaus-Analysen sind Mikrobolometer völlig ausreichend.
Ein kritischer Faktor ist der sogenannte Emissionsgrad (ε). Er beschreibt, wie gut eine Oberfläche Infrarotstrahlung aussendet. Matte, dunkle Oberflächen wie Putz oder Holz haben einen hohen Emissionsgrad (ca. 0,95) und liefern genaue Werte. Glatte Metalle wie Aluminium-Fensterprofile reflektieren dagegen stark (Emissionsgrad ca. 0,1) und zeigen oft falsche Temperaturen an, weil sie ihre Umgebung spiegeln. Ein guter Thermograf korrigiert diese Werte oder interpretiert die Bilder entsprechend.
Der perfekte Zeitpunkt für die Aufnahme
Du kannst nicht einfach an einem warmen Sommertag rausgehen und erwarten, dass die Kamera alles zeigt. Damit die Unterschiede zwischen warmer Innenwand und kalter Außenluft sichtbar werden, brauchst du einen großen Temperaturgradienten. Die Faustregel lautet: Mindestens 15 °C Differenz zwischen innen und außen. Besser sind 20 °C oder mehr.
Das bedeutet in der Praxis: Die Heizperiode ist die beste Zeit. Aber Vorsicht vor Sonne! Sonneneinstrahlung heizt die Fassade ungleichmäßig auf und verfälscht das Ergebnis. Auch Regen oder Wind sind schlecht, da sie die Oberfläche kühlen und die Messung ungenau machen. Der ideale Moment ist ein trockener, bewölkter Tag am frühen Morgen oder später Nachmittag, wenn die Sonne nicht direkt auf die untersuchte Wandseite scheint. Achte darauf, dass die Räume vorher gleichmäßig geheizt wurden, um interne Quellen auszuschließen.
Typische Schwachstellen im Wohnhaus
Wenn du dich für eine Untersuchung entscheidest, wird der Fokus meist auf die äußere Gebäudehülle gelegt. Hier lauern die häufigsten Fallen:
- Fenster- und Türlaibungen: Oft fehlt hier die Dämmung im Sturz oder in den Seitenwänden. Das führt zu kalten Rahmenbereichen und Kondenswasser.
- Rollladenkästen: Besonders in älteren Häusern sind diese Kästen oft nur dünn verkleidet und ziehen viel Kälte rein.
- Balkonanschlüsse: Stahlträger, die aus der Decke ragen, fungieren als thermische Brücken und leiten Kälte tief ins Innere.
- Dachüberstände und Traufen: Hier trifft oft kalte Dachluft auf warme Wandflächen.
Interessant ist auch der Blick nach oben. Die oberste Geschossdecke ist oft schwach gedämmt. Da warme Luft steigt, gehen hier enorme Mengen an Heizenergie verloren. Eine Thermografie zeigt dir sofort, ob dein Dachgeschoss gut isoliert ist oder ob du unter dem Dachboden noch Dämmmaterial nachlegen solltest.
Vergleich: Thermografie vs. klassische Methoden
Warum sollte man Geld für eine professionelle Thermografie ausgeben, wenn man doch einfach ein Thermometer halten kann? Der Unterschied liegt in der Flächigkeit und der Geschwindigkeit.
| Merkmal | Punktuelle Messung (Thermometer) | Thermografie (Wärmebildkamera) |
|---|---|---|
| Coverage | Nur ein einzelner Punkt | Ganze Flächen gleichzeitig |
| Zeitbedarf | Langsam (Punkt für Punkt) | Schnell (sofortiges Bild) |
| Erkennung versteckter Fehler | Gering (nur wenn zufällig getroffen) | Hoch (visuelle Muster erkennbar) |
| Kosten | Gering (Eigenleistung möglich) | Mittel bis Hoch (Profi-Empfehlung) |
| Aussagekraft | Begrenzt auf lokale Temperatur | Umfassende Analyse der Gebäudehülle |
Ein Thermometer sagt dir vielleicht, dass die Ecke kalt ist. Die Thermografie zeigt dir aber, *warum* sie kalt ist - ob es ein Durchzug ist, fehlende Dämmung oder ein Feuchteproblem. Zudem liefert sie dokumentierbare Fotos, die du bei Gewährleistungsstreitigkeiten oder Förderanträgen vorlegen kannst.
Lohnt sich das finanziell?
Kritiker sagen oft, eine Thermografie kostet Geld, bringt aber nichts. Das stimmt so nicht. Studien und Erfahrungswerte aus der Praxis zeigen, dass durch gezielte Maßnahmen nach einer Thermografie Energieeinsparungen von 10 bis 25 Prozent realistisch sind. Wenn du pro Jahr 2.000 Euro für Gas oder Öl zahlst, sind das potenziell 200 bis 500 Euro weniger Kosten pro Jahr. Bei Anschaffungskosten von etwa 300 bis 600 Euro für eine professionelle Aufnahme amortisiert sich die Investition oft schon nach wenigen Jahren.
Noch wichtiger ist der Wert bei Schimmelprävention. Die Sanierung eines schimmelbefallenen Zimmers kann tausende Euro kosten. Wenn die Thermografie hilft, die Ursache frühzeitig zu finden und günstig abzudichten, sparst du dir diesen Ärger komplett. Außerdem: Bei Neubauten ist die Thermografie als Qualitätskontrolle sinnvoll, solange die Gewährleistungsfrist läuft. Findest du Baumängel jetzt, muss der Bauträger zahlen. Findet du sie erst nach fünf Jahren, zahlst du selbst.
Praktische Tipps für die Umsetzung
Wenn du eine Thermografie in Auftrag gibst, bereite dein Haus vor. Räum die Außenwände frei. Möbel, die direkt an der Wand stehen, blockieren die Sicht und verfälschen die Temperaturmessung. Lass die Rollos hoch und sorge dafür, dass alle Fenster geschlossen sind. Viele Experten empfehlen zudem, parallel einen Blower-Door-Test durchführen zu lassen. Während die Thermografie die *Temperaturverteilung* zeigt, prüft der Blower-Door-Test die *Luftdichtheit*. Beide Tests zusammen geben dir ein vollständiges Bild deiner Gebäudesubstanz.
Achte auf die Qualifikation des Anbieters. Nicht jeder, der eine Kamera besitzt, kann die Bilder auch korrekt interpretieren. Suche nach einem zertifizierten Energieberater oder einem Thermografen mit Erfahrung im Wohnungsbau. Frage nach Referenzen. Ein seriöser Anbieter wird dir erklären, warum bestimmte Stellen rot oder blau erscheinen, und konkrete Sanierungsempfehlungen geben, statt nur die Fotos zu übergeben.
Kann ich eine Thermografie auch im Sommer machen?
Nur eingeschränkt. Im Sommer fehlt oft der nötige Temperaturunterschied von mindestens 15 Grad zwischen innen und außen. Zudem erwärmt die Sonne die Fassade ungleichmäßig. Ausnahmen sind spezielle Anwendungen wie die Leckortung in Fußbodenheizungen, wo man heißes Wasser durch die Leitungen pumpt, um die Rohre sichtbar zu machen.
Sind billige Smartphone-Aufsätze für Thermografie sinnvoll?
Für grobe Orientierung ja, für professionelle Diagnose nein. Die Auflösung und Empfindlichkeit dieser Aufsätze sind oft zu gering, um feine Details wie kleine Risse oder spezifische Materialübergänge genau zu beurteilen. Für die Entscheidung über teure Sanierungsmaßnahmen lohnt sich die Miete oder Buchung eines Profis mit industrieller Kamera eher.
Zeigt die Thermografie auch Feuchtigkeit an?
Indirekt ja. Feuchte Stellen im Mauerwerk verdunsten Wasser, was der Wand Wärme entzieht. Dadurch sind feuchte Bereiche auf dem Thermogramm meist kälter (blau/dunkel) als trockene Bereiche. Allerdings kann auch reine Kälte dieselbe Farbe anzeigen. Zur Sicherheit sollten auffällige Stellen immer zusätzlich mit einem Feuchtemessgerät geprüft werden.
Muss ich während der Aufnahme drinnen sein?
Nein, die Aufnahmen erfolgen von außen. Du musst jedoch sicherstellen, dass das Haus gleichmäßig beheizt ist. Es ist sogar besser, wenn niemand im Haus herumläuft oder Türen öffnet, um Zugluft und lokale Abkühlungen durch Öffnen von Fenstern zu vermeiden. Die Innentemperatur sollte stabil sein.
Was mache ich, wenn ich Wärmebrücken gefunden habe?
Die Maßnahmen reichen von einfachen Abdichtungsarbeiten (Silikonfugen an Fenstern, Dämmstreifen im Rollladenkasten) bis hin zu komplexeren Eingriffen wie dem Anbringen einer Kerndämmung oder dem Austausch von Fenstern. Ein Energieberater kann basierend auf den Thermogrammen priorisieren, welche Maßnahme das beste Preis-Leistungs-Verhältnis bietet.
