Stellen Sie sich vor, ein Blitz schlägt in die Nähe Ihres Hauses ein oder ein Fehlerstrom fließt durch Ihre Waschmaschine. Was dann passiert, hängt nicht von der Dicke Ihrer Wände ab, sondern von einer unsichtbaren Komponente unter Ihren Füßen: der Erdungsanlage. Sie ist das kritische Sicherheitsfundament jeder elektrischen Installation im Wohngebäude, das Lebensgefahr bei Fehlströmen verhindert. Viele Hausbesitzer wissen kaum etwas über diese Anlage, bis es zu spät ist. Eine defekte oder veraltete Erdung kann FI-Schutzschalter unwirksam machen und im schlimmsten Fall Brände oder Tod verursachen. In diesem Artikel erfahren Sie genau, wie Sie den Zustand Ihrer Anlage einschätzen, welche Messungen wirklich notwendig sind und wann eine Erneuerung unvermeidlich ist.
Warum die Prüfung der Erdungsanlage lebenswichtig ist
Die Hauptaufgabe einer Erdungsanlage ist der Schutz von Menschen und Gebäuden. Sie leitet gefährliche Spannungen sicher in die Erde ab. Ohne eine funktionierende Erdung bleibt Strom im Gehäuse eines Geräts, wenn ein Isolationsfehler auftritt. Berühren Sie dieses Gerät, werden Sie zum Stromleiter. Die FI-Schutzschalter (RCD) funktionieren nur zuverlässig, wenn der Erdungswiderstand niedrig genug ist - idealerweise unter 100 Ohm, für hohe Personensicherheit jedoch deutlich darunter.
Besonders relevant wird dies heute durch die zunehmende Verbreitung von Photovoltaik-Anlagen und modernen Elektroautos mit Wallboxen. Diese Systeme erzeugen andere Fehlerströme als herkömmliche Haushaltsgeräte. Prof. Dr.-Ing. Markus Quindel von der Hochschule für angewandte Wissenschaften Regensburg betont in seiner Studie 'Erdungstechnik im Wohnungsbau' (2022), dass die korrekte Dokumentation und Funktionsfähigkeit der Erdung mindestens 30 % der gesamten Sicherheitswirkung ausmacht. Ignorieren Sie diesen Punkt also nicht.
Wann müssen Sie Ihre Erdungsanlage prüfen lassen?
Sie brauchen kein Fachwissen, um zu wissen, wann eine Prüfung fällig ist. Es gibt klare Anlässe, die gesetzlich oder normativ gefordert sind:
- Bei baulichen Veränderungen: Wenn Sie das Fundament sanieren, Keller auspumpen oder neue Leitungen verlegen, kann die Verbindung zur Erde gestört werden.
- Alle 10 Jahre: Für Altbauten gilt oft eine regelmäßige Überprüfung, da Materialien korrodieren. Studien zeigen, dass 63 % der in den 1980er Jahren installierten Anlagen nicht mehr den aktuellen Standards entsprechen.
- Nach Blitzeinschlägen: Ein direkter Einschlag oder auch ein Nahschlag kann die Erdungskörper schmelzen oder lösen.
- Wechsel des Netzbetreibers oder Zählertausch: Oft verlangt der Versorger einen aktuellen Prüfbericht.
In Österreich gelten hier die ÖVE-Normen (entsprechend den deutschen DIN/VDE-Normen). Die DIN 18014:2023-06 schreibt vor, dass Neubauten verpflichtend dokumentiert werden müssen. Auch bei Renovierungen ist eine ordnungsgemäße Überprüfung Pflicht, wie die VDE-Fachkommission in ihrem Positionspapier vom März 2023 klarstellt.
So funktioniert die professionelle Messung
Als Laufe sollten Sie niemals selbst versuchen, die Erdung zu messen. Dafür benötigen Sie spezielle Geräte und Kenntnisse. Doch es hilft zu verstehen, was der Elektriker tut. Es gibt zwei gängige Methoden:
| Methode | Vorgehen | Vorteile | Nachteile |
|---|---|---|---|
| Dreileiter-Messmethode | Hilfserder werden 20-100 m entfernt eingegraben. Der Trennsteg wird geöffnet. | Höchste Genauigkeit, Goldstandard. | Aufwendig, benötigt viel Platz, dauert ca. 25 Min pro Gebäude. |

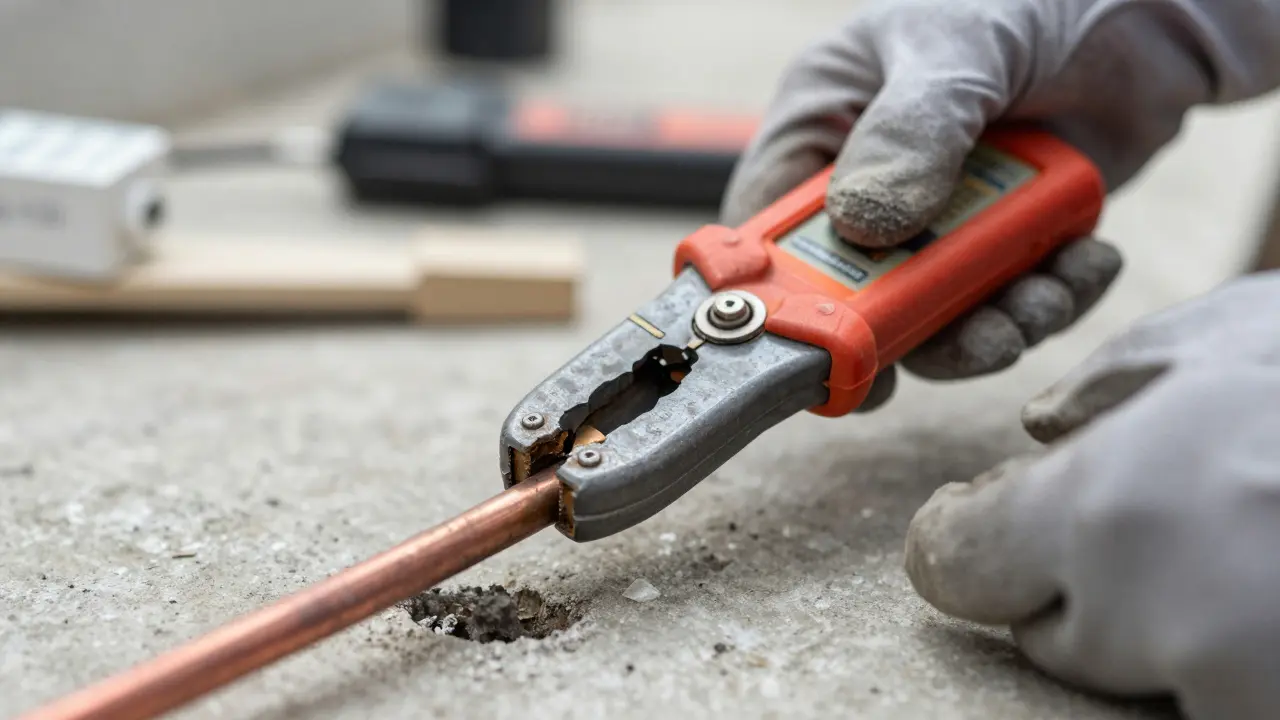

| Erdungsprüfzange | Zange wird um den Erdleiter geklemmt. Misst Strom und Spannung gleichzeitig. | Schnell (ca. 5 Min), einfach, keine Hilfserder nötig. | Ungenau bei parallelen Erdpfaden oder TT-Netzen ohne Rückleitung. |
Die Dreileiter-Messmethode ist der klassische Weg. Hier muss der Neutralleiter am Netz getrennt werden, um sicherzustellen, dass nur der Widerstand des gemessenen Erders ermittelt wird. Die Erdungsprüfzange ist moderner und schneller. Wie 'Elektro-Meister' in einem Testbericht auf elektroforum.de beschreibt, konnte er damit in 5 Minuten zwölf Gebäude prüfen, wo die alte Methode stundenlang gedauert hätte. Doch Vorsicht: Bei parallelen Erdpfaden (mehrere Erdkabel, die parallel liegen) kann die Zange falsche Werte liefern. Ein erfahrener Fachmann weiß, welche Methode er wann einsetzen muss.
Fundamenterder vs. Ringerder: Welche Art haben Sie?
Die meisten modernen Häuser besitzen einen Fundamenterder. Dabei wird das Stahlbewehrungsgeflecht des Betonfundaments als Erdkörper genutzt. Dieser Vorteil liegt in der großen Oberfläche und dem guten Kontakt zum Boden. Allerdings muss der Beton eine Mindestüberdeckung von 5 cm haben, um Korrosion zu verhindern. DEHN-Experten warnen davor, Fundamenterder ohne ausreichende Betondeckung zu installieren, da sie sonst schnell versagen.
Ältere Häuser nutzen oft einen Ringerder oder Strahlenerder. Dies sind Kupfer- oder verzinkte Stahlrohre, die ringförmig um das Haus oder strahlenförmig davon weg verlegt sind. Diese sind anfälliger für mechanische Beschädigungen durch Gartenarbeiten. Bei schlechten Bodenbedingungen (trockener Sand, Fels) sind Tiefenerder oft effektiver, aber teurer in der Installation.
Anzeichen für eine notwendige Erneuerung
Wann müssen Sie investieren? Hier sind die Warnsignale:
- Hoher Erdungswiderstand: Liegt der Wert über 100 Ω, ist die Personensicherheit gefährdet. Bei Fundamenterdern sollte er unter 10 Ω liegen. Steigt er an, ist die Verbindung zum Boden schlecht.
- Korrosion: Sichtbare Roststellen an Anschlussklemmen oder freiliegenden Leitern. Verzinkter Stahl hält lange, aber Kupfer kann auch angreifen, besonders bei bestimmten Bodenchemien.
- Unterbrochene Kontinuität: Die Durchgangsmessung muss Werte ≤ 1 Ω ergeben. Ist der Wert höher, ist die Leitung unterbrochen oder hat hohen Übergangswiderstand.
- Altersschwäche: Anlagen aus den 70er und 80er Jahren halten oft keinen modernen Lasten stand. Salzzusätze im Boden können den Widerstand zwar kurzfristig um bis zu 40 % senken, sind aber keine langfristige Lösung.
Der Erneuerungsprozess: Schritt für Schritt
Wenn die Prüfung negativ ausfällt, steht eine Sanierung an. Das ist kein DIY-Projekt. Nur Elektro- oder Blitzschutzfachkräfte dürfen dies durchführen. Ein typischer Austausch in einem Einfamilienhaus dauert etwa 8 Stunden, wenn die Planung stimmt.

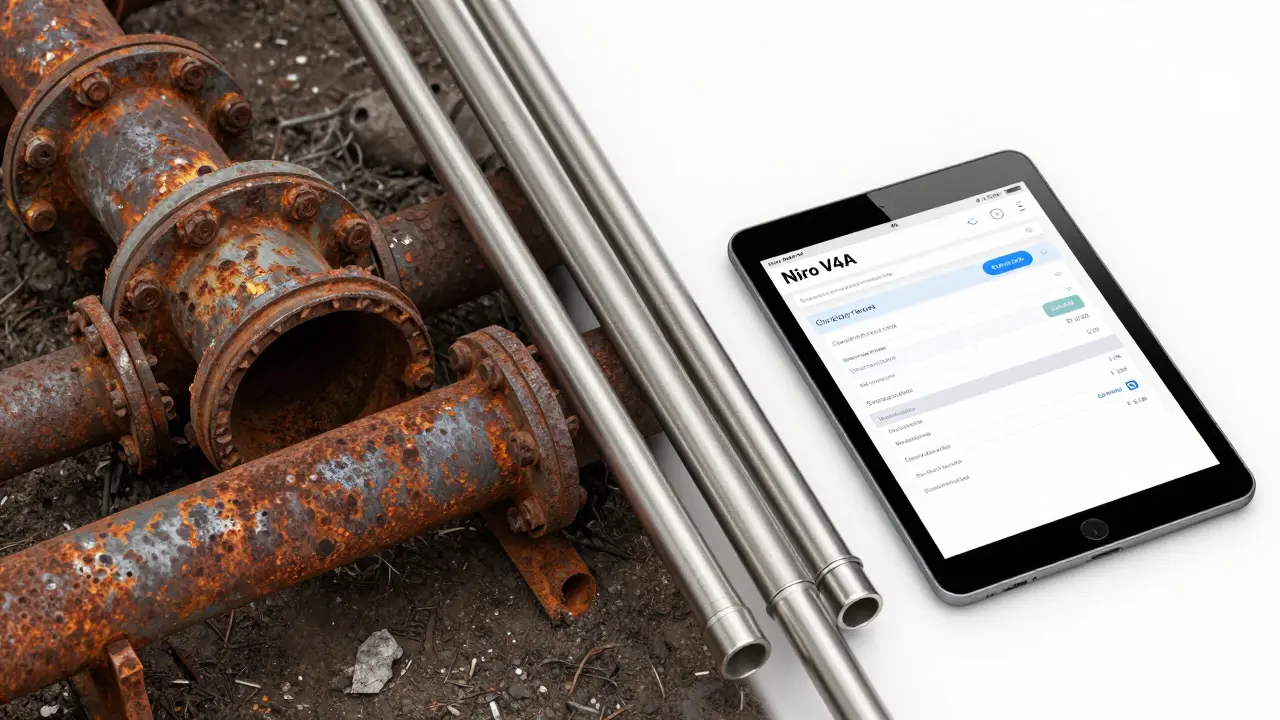

Zuerst erfolgt die Bodenuntersuchung. Viele misslungene Projekte scheitern daran, dass der Boden zu trocken oder zu salzig war. Dann wird der alte Erder entfernt oder neu angeschlossen. Wichtig ist die Materialwahl: Heute setzt man auf korrosionsbeständigen Rundstahl mit Ø10 mm oder NIRO V4A (Edelstahl 1.4401/1.4404/1.4571). Diese Materialien sind teuer, aber langlebig.
Nach der Installation folgt die Dokumentation. Nach DIN 18014:2023-06 müssen Eigentümer, Standort, Bauart und alle Messwerte protokolliert werden. Diese Unterlagen gehören zu Ihrem Hausakte und sind beim Verkauf oder bei Versicherungsfällen entscheidend. Digitale Dokumentationssysteme gewinnen an Bedeutung; 43 % der größeren Elektrofirmen nutzen bereits Cloud-Systeme für diese Berichte.
Kosten und Förderung in Österreich
Die Kosten variieren stark. Eine reine Prüfung kostet zwischen 150 € und 300 €. Eine vollständige Erneuerung einer Erdungsanlage in einem Einfamilienhaus kann je nach Aufwand zwischen 1.500 € und 4.000 € liegen. In Österreich gibt es teilweise Förderungen für energetische Sanierungen, die auch elektrische Sicherheit umfassen können. Informieren Sie sich bei der Energieagentur Ihrer Bundesland (z.B. Energieagentur Oberösterreich in Linz). Oft lohnt sich die Investition auch wegen niedrigerer Versicherungsprämien für Hausrat und Gebäude.
Häufige Fehler, die Sie vermeiden sollten
Viele Hausbesitzer machen den Fehler, die Erdung als „einmalige Sache“ zu betrachten. Aber der Boden verändert sich. Bäume wachsen, Wasserstände sinken, Baustellen trocknen den Boden aus. Ein weiterer häufiger Fehler ist die unzureichende Dokumentation. Ohne Protokoll wissen Sie nicht, ob Ihre Anlage noch sicher ist. Und vergessen Sie nicht: Selbstgemachte „Erdungen“ mit einem Eisenrohr im Garten sind strafbar und lebensgefährlich. Nutzen Sie immer zertifizierte Fachkräfte.
Wie oft muss die Erdungsanlage überprüft werden?
Es empfiehlt sich eine Überprüfung alle 10 Jahre. Zudem ist eine Prüfung zwingend erforderlich nach baulichen Veränderungen, Blitzeinschlägen oder beim Wechsel des Netzbetreibers. Für Altbauten ist eine frühere Prüfung ratsam, da viele alte Anlagen nicht mehr den heutigen Normen entsprechen.
Welcher Erdungswiderstand ist zulässig?
Der maximale Wert liegt bei 100 Ohm, um die Funktion von FI-Schutzschaltern zu gewährleisten. Für eine optimale Personensicherheit und bei Verwendung von Fundamenterdern sollten jedoch Werte unter 10 Ohm angestrebt werden. Ein Wert von unter 1 Ohm ist bei der Durchgangsprüfung der Leitungen erforderlich.
Kann ich die Erdung selbst messen?
Nein, die Messung der Erdungsanlage darf ausschließlich von Elektro- oder Blitzschutzfachkräften durchgeführt werden. Dazu sind spezielle Messgeräte und Kenntnisse der Normen (wie DIN 18014 oder ÖVE-Normen) erforderlich. Falsche Messungen können zu falschen Sicherheitsannahmen führen.
Was kostet die Erneuerung einer Erdungsanlage?
Die Kosten hängen vom Umfang der Arbeiten ab. Eine einfache Prüfung kostet ca. 150-300 €. Eine komplette Erneuerung, einschließlich neuer Erdkörper und Dokumentation, kann zwischen 1.500 € und 4.000 € liegen. Faktoren wie Bodenbeschaffenheit und Zugänglichkeit beeinflussen den Preis.
Ist ein Fundamenterder besser als ein Ringerder?
Ja, Fundamenterder gelten als moderner und sicherer. Sie bieten eine große Kontaktfläche zum Boden und sind durch den Beton vor mechanischer Beschädigung geschützt. Ringerder sind anfälliger für Korrosion und Beschädigungen durch Gartenarbeiten, können aber bei schlechten Bodenbedingungen im Außenbereich effektiv sein, wenn richtig installiert.
Welche Normen gelten in Österreich?
In Österreich gelten die ÖVE-Normen, die weitgehend harmonisiert mit den europäischen EN-Normen und den deutschen DIN/VDE-Normen sind. Besonders relevant sind die Normen zur elektrischen Sicherheit in Gebäuden und zur Blitzschutztechnik. Die Dokumentation muss den aktuellen Anforderungen entsprechen.
