Warum warten, wenn es sofort geht?
Hast du dich schon einmal unter der Dusche geärgert, weil du minutenlang auf warmes Wasser warten musst? Oder hast du beim Händewaschen im Badezimmer einfach den Hahn aufgedreht und gesehen, wie kaltes Wasser in die Tonne läuft, bis es endlich warm wird? Das kennen wir alle. Diese Wartezeit ist nicht nur nervig, sie ist auch eine Verschwendung. In einem durchschnittlichen Haushalt ohne Zirkulationssystem können pro Jahr bis zu 15.000 Liter Wasser unnötig den Abfluss hinunterfließen. Eine Warmwasserzirkulation ist ein Installationssystem, das dafür sorgt, dass an allen Zapfstellen sofort warmes Wasser zur Verfügung steht. Mit der richtigen Einrichtung sparst du nicht nur Wasser, sondern steigst auch den Komfort in deinem Zuhause massiv. Aber wie funktioniert das genau, und worauf musst du bei der Installation achten?
Die Grundlagen: Wie das System funktioniert
Stell dir dein Warmwassersystem wie ein Kreislaufsystem vor. In einem herkömmlichen System steht das warme Wasser im Rohr bis zur letzten Zapfstelle einfach still. Wenn du den Hahn aufdrehst, muss dieses stehende Wasser erst rausfließen, bevor frisches Warmwasser aus dem Speicher ankommt. Eine Zirkulation ändert das. Sie besteht im Wesentlichen aus einer parallelen Leitung, die das warme Wasser zurück zum Speicher führt. Eine Pumpe sorgt dafür, dass das Wasser in dieser Schleife immer in Bewegung bleibt.
Laut den technischen Vorgaben von WILO ist ein führender Hersteller von Pumpenlösungen für Trinkwarmwasser-Zirkulationsanlagen. muss die Temperatur in der Zirkulationsleitung mindestens 55°C betragen. Das ist kein Zufall. Bei dieser Temperatur können sich Bakterien wie Legionellen nicht vermehren. Hygiene ist also genauso wichtig wie der Komfort. Das System besteht aus fünf wesentlichen Komponenten, die zusammenarbeiten: dem Speicher, dem Wärmeerzeuger, der Warmwasserleitung, der Rücklaufleitung und der Zirkulationspumpe. Ohne diese Rücklaufleitung wäre das System nicht geschlossen und das Wasser würde nicht zirkulieren.
Normen und Regeln: DIN 1988 und DVGW
Wenn du in Deutschland oder Österreich eine Installation planst, musst du dich an strenge Regeln halten. Das ist wichtig, damit das System sicher und langlebig ist. Die maßgeblichen Normen sind die DIN 1988 und das DVGW-Arbeitsblatt W 553. Diese Vorschriften legen seit 2018 verbindliche Berechnungs- und Dimensionierungsvorgaben für alle Neuinstallationen fest. Die Überarbeitung im Jahr 2020 hat die Anforderungen weiter verschärft, besonders was die Energieeffizienz angeht.
Die Normen schreiben vor, dass in den Steigesträngen pro Strang Drosselventile zur Einstellung des Volumenstroms vorhanden sein müssen. Das bedeutet, du kannst nicht einfach eine Pumpe einbauen und hoffen, dass es funktioniert. Die Stränge müssen reguliert werden. Die vorderen Stränge benötigen Ventile mit thermostatischem Regler ohne Hilfsenergie, während die letzten Ventile in einer Verteilleitung manuelle Regulierventile sein sollten. Bei mittlerer Einspeisung müssen rechts und links jeweils ein bis zwei manuelle Regulierventile installiert werden. Diese Präzision ist notwendig, um die Mindesttemperatur von 55°C in der gesamten Zirkulationsleitung zu gewährleisten.
Komponenten im Überblick

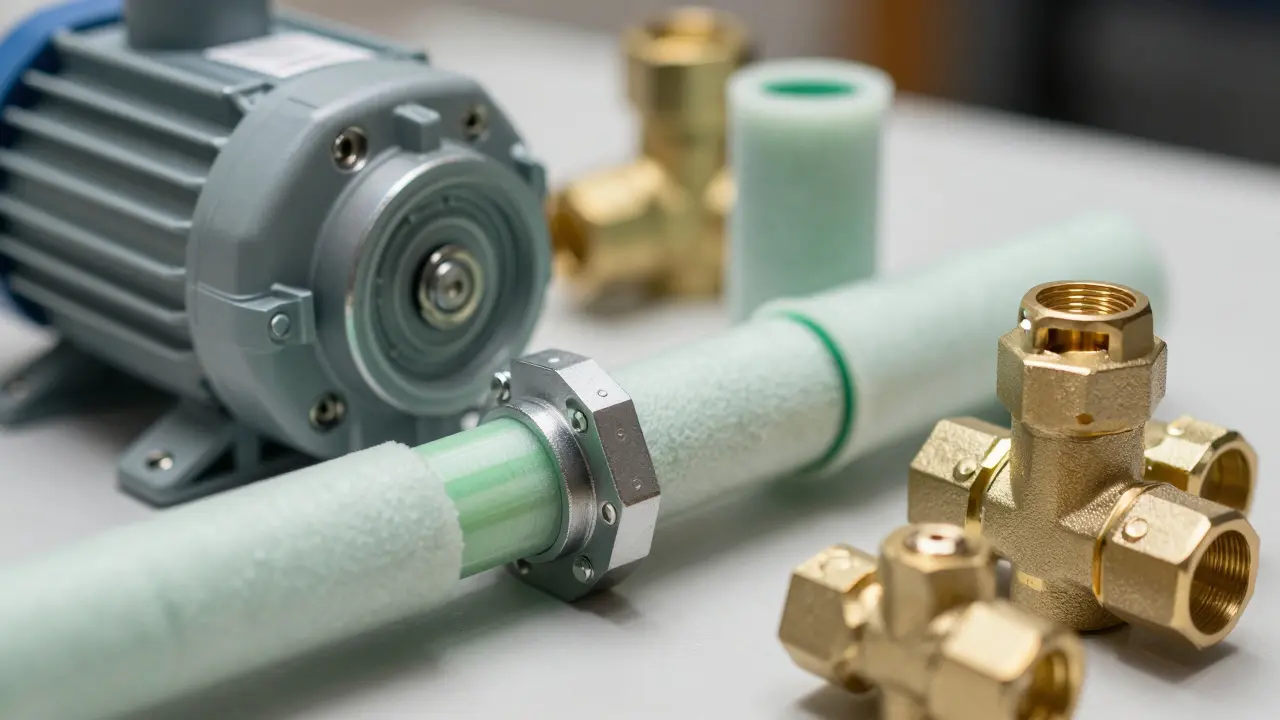

Um ein funktionierendes System zu bauen, brauchst du die richtigen Teile. Hier sind die wichtigsten Bauteile, die du kennen musst:
- Zirkulationspumpe: Das Herzstück. Sie treibt das Wasser an. Moderne Modelle wie die Grundfos Alpha3 ist eine intelligente Zirkulationspumpe, die bis zu 80% weniger Strom verbraucht als herkömmliche Modelle. sind hocheffizient.
- Zirkulationsregler: Steuert die Pumpe. Einfache Systeme laufen durchgehend, moderne Systeme schalten nur bei Bedarf. Der Miller Zirkulationsregler ist eine Point-of-Use-Lösung, die an der entferntesten Zapfstelle installiert wird. ist ein gutes Beispiel für eine kompakte Lösung.
- Rohrleitungen: Müssen gut isoliert sein, um Wärmeverluste zu minimieren. Unzureichende Isolierung kann den Energieverbrauch um 15-25% erhöhen.
- Ventile: Drossel- und Regulierventile sind für die Einstellung des Durchflusses unerlässlich.
- Speicher: Der Warmwasserspeicher muss so dimensioniert sein, dass er die Zirkulationstemperatur halten kann.
Es gibt verschiedene Systeme auf dem Markt. Das WZS 100/75 von AFRISO ist ein System mit Rohranschlüssen für komplexere Installationen. bietet zum Beispiel Rohranschlüsse mit G¾ Innengewinde, wobei der Kaltwassereingang ein G1 Innengewinde mit Überwurfmutter aufweist. Für kleinere Installationen reicht oft ein einfacher Regler am Ende der Leitung.
Installation Schritt für Schritt
Die Installation erfordert Präzision. Hier ist ein Leitfaden für die Montage eines typischen Systems, basierend auf den Protokollen für den Miller Zirkulationsregler:
- Planung: Bestimme die entfernteste Zapfstelle. Der Regler sollte dort installiert werden, damit das Wasser bis zur letzten Entnahmestelle zirkulieren kann.
- Vorbereitung: Öffne die Quetschverschraubung und kürze die beiden Anschlussrohre der Mischbatterie um ca. 36 mm.
- Einbau der T-Stücke: Baue die beiden T-Stücke zwischen den Eckventilen und den Mischbatterieanschlüssen ein (warm- und kaltwasserseitig).
- Montage des Reglers: Installiere den Zirkulationsregler. Achte darauf, dass die seitliche Überwurfmutter die Warmwasserseite ist und der obere Anschluss für den Flexschlauch die Kaltwasserseite.
- Dichtungen: Verwende Flachdichtungen beidseitig. Ziehe die Überwurfmuttern nicht zu fest an.
- Biegeradius: Beachte einen minimal zulässigen Biegeradius von 27 mm für den Flexschlauch. Dieser darf weder bei der Montage noch im eingebauten Zustand unterschritten werden.
Für Systeme wie das WZS 100 musst du sicherstellen, dass der Rückflussverhinderer korrekt eingebaut ist (Fließrichtung beachten). Die Rohrleitungen müssen an die Rohranschlüsse montiert werden. Das thermische Mischventil sollte auf 60°C eingestellt werden, wie in der Bedienungsanleitung empfohlen wird. Nach der Montage muss das System ordnungsgemäß entlüftet werden, damit keine Luftblasen die Pumpe beschädigen oder die Zirkulation stören.
Komfort versus Energieverbrauch
Ein Zirkulationssystem ist ein Kompromiss. Du gewinnst Komfort, aber du verbrauchst zusätzliche Energie für den Betrieb der Pumpe und zur Kompensation von Wärmeverlusten. Ohne Zirkulation wartest du durchschnittlich 30 Sekunden pro Zapfvorgang, wobei bis zu 4 Liter Wasser pro Vorgang verschwendet werden. Mit Zirkulation steht das Wasser sofort. Laut einer Studie des ift Rosenheim (2022) können moderne Systeme bis zu 15.000 Liter Wasser pro Haushalt und Jahr einsparen.
Der Energieverbrauch ist jedoch ein kritischer Punkt. Einfache Systeme laufen kontinuierlich und verschwenden Energie. Fortschrittliche Systeme nutzen Temperatursensoren, Zeitprogramme oder Bewegungsmelder. Programmierbare Thermostatventile ermöglichen eine Nachtabsenkung, die sich bei modernen Systemen leicht über die Heizungssteuerung einstellen lässt. Das kann den Energieverbrauch um bis zu 10% reduzieren. Die effektivsten Installationen kombinieren eine strategische Platzierung der Regulierventile, um die Temperaturkonsistenz im gesamten System zu gewährleisten, während der Energieverbrauch minimiert wird.
| Feature | Ohne Zirkulation | Mit Zirkulation |
|---|---|---|
| Wartezeit | 15-60 Sekunden | Sofort |
| Wasserverbrauch | Bis zu 5 Liter pro Vorgang | Minimiert |
| Energieverbrauch | Niedrig (kein Pumpen) | Mittel bis Hoch (Pumpe + Verluste) |
| Hygiene (Legionellen) | Risiko durch stehendes Wasser | Geringer (bei >55°C) |
| Komfort | Niedrig | Hoch |
Wartung und Fehlerbehebung
Ein Zirkulationssystem ist keine "Einrichtung und vergessen"-Lösung. Es braucht Wartung. Die häufigsten Probleme sind falsche Ventilplatzierung, die zu Temperaturunterschieden führt, oder unzureichende Isolierung. Wenn die Temperatur in der Rücklaufleitung unter 55°C fällt, steigt das Risiko für Legionellenwachstum. Überprüfe regelmäßig die Einstellungen der Thermostatventile.
Eine falsche Pumpengröße ist ein weiterer häufiger Fehler. Eine zu kleine Pumpe sorgt für unzureichende Zirkulation, während eine zu große Pumpe zu viel Energie verbraucht und Lärm verursacht. Erfahrene Installateure empfehlen, den Zirkulationsschalter direkt vor den Kaltwassereingang des Produkts zu setzen, um eine durchgehende Zirkulation zu verhindern, wenn sie nicht benötigt wird. Die Lernkurve für professionelle Installateure ist moderat, typischerweise sind 2-3 Installationen erforderlich, um die spezifischen Anforderungen und Best Practices vollständig zu meistern.
Zukunftstrends und Marktübersicht
Der Markt für Warmwasserzirkulationssysteme entwickelt sich schnell. Laut dem Bundesverband Sanitär Heizung Klima (BSHK) sind etwa 45% der Neubauten von Einfamilienhäusern in Deutschland mittlerweile mit Zirkulationssystemen ausgestattet, gegenüber 30% im Jahr 2015. Aktuelle Branchentrends betonen die intelligente Integration. Nächst-Generationen-Systeme integrieren zunehmend KI-gestützte Optimierung, die Nutzermuster lernt, um die Zirkulation präzise bei Bedarf zu aktivieren. Das könnte den Energieverbrauch um 30-40% im Vergleich zu traditionellen Zeitsystemen reduzieren.
Die europäische Ökodesign-Richtlinie treibt Innovationen voran. Ab 2025 sind für alle Zirkulationspumpen Mindestwirkungsgrade vorgeschrieben. Die Integration mit erneuerbaren Energiequellen wie Wärmepumpen und solarthermischen Systemen ist ein signifikanter Wachstumsbereich. Der DVGW aktualisiert weiterhin seine Standards, mit geplanten Überarbeitungen des Arbeitsblatts W 553, die strengere Anforderungen an die Temperaturhaltung und Energieeffizienz enthalten werden.
Ist eine Warmwasserzirkulation in jedem Haus sinnvoll?
Nicht immer. Wenn die Leitungen sehr kurz sind, lohnt sich die Investition oft nicht. Bei größeren Häusern mit langen Leitungsstrecken zum Bad oder zur Küche ist es jedoch ein Muss für Komfort und Wassereinsparung.
Wie hoch sind die Kosten für eine Installation?
Die Kosten variieren stark. Ein einfaches Nachrüstsystem kostet weniger als eine komplette Neuinstallation mit Rohrverlegung. Plane mindestens einige hundert Euro für Material und Handwerker ein.
Kann ich die Zirkulation selbst installieren?
Für einfache Point-of-Use-Lösungen ja, aber bei komplexen Systemen mit Rohrverlegung und Normenkonformität (DIN 1988) solltest du einen Fachmann beauftragen, um Garantien und Hygienevorschriften zu wahren.
Wie vermeide ich Legionellen in der Zirkulation?
Halte die Temperatur in der Zirkulationsleitung konstant über 55°C. Regelmäßige Temperaturkontrollen und eine gute Isolierung der Leitungen sind entscheidend.
Lohnt sich eine intelligente Steuerung?
Ja, absolut. Intelligente Steuerungen schalten die Pumpe nur bei Bedarf. Das spart im Vergleich zu durchlaufenden Systemen erheblich Strom und erhöht die Lebensdauer der Pumpe.
Nächste Schritte für dich
Wenn du dich für eine Warmwasserzirkulation entscheidest, beginne mit einer Bestandsaufnahme. Miss die Länge deiner Leitungen und prüfe, ob eine Nachrüstung möglich ist. Hol dir Angebote von qualifizierten Installateuren, die Erfahrung mit DIN 1988 und DVGW W 553 haben. Frage nach modernen Pumpen mit intelligenten Steuerungen, um langfristig Energie zu sparen. Denke auch an die Isolierung - sie ist genauso wichtig wie die Pumpe selbst. Mit der richtigen Planung wird das Warten auf warmes Wasser bald der Vergangenheit angehören.
